Gumová těsnění podle tvaru: Profily, plochá těsnění, šňůry a metráž

Pryžové profily se vyrábějí v nejrůznějších tvarech připomínajících písmena U, J, C, D, P, E nebo I. Každý z těchto tvarů je navržen pro specifické aplikace a vyznačuje se jedinečnými těsnicími vlastnostmi. Například U-tvarované profily často slouží k ochraně hran a eliminaci vibrací, zatímco D-tvarovaná těsnění vynikají svou flexibilitou a schopností utěsnit dveře nebo poklopy proti vodě, vzduchu a prachu.

V našem oboru se denně setkáváme s širokou škálou gumových těsnění profilů přizpůsobených různým průmyslovým potřebám. Mikroporézní pryžové profily nabízejí vynikající izolační vlastnosti, pryžové těsnicí profily zajišťují spolehlivou ochranu v náročných podmínkách. Navíc plochá těsnění, těsnicí desky a gumové šňůry doplňují portfolio možností, které výrobcům i koncovým uživatelům poskytují. Proto je důležité porozumět rozdílům mezi jednotlivými tvary a jejich specifickým použitím.

Pro úvod do světa gumových těsnění, včetně materiálů a obecného použití, navštivte náš hlavní průvodce těsněním.

V tomto článku představujeme ucelený přehled různých tvarů gumových těsnění. Od standardních profilů přes ploché výseky až po kulaté šňůry a O-kroužky. Dozvíte se, jak jednotlivé tvary fungují, kde se nejčastěji používají a jak vybrat správný typ pro vaši konkrétní aplikaci.

Proč je tvar gumového těsnění důležitý

Tvar gumového těsnění je klíčovým faktorem určujícím jeho funkčnost. Nesprávně zvolený profil může vést k selhání celého těsnicího systému, a proto je důležité porozumět, jak jednotlivé tvary fungují v různých aplikacích.

Jak tvar ovlivňuje těsnicí schopnosti

Tvar těsnění přímo ovlivňuje rozložení tlaku a deformaci materiálu při instalaci. Při montáži těsnicího kroužku je tvar drážky zásadní. Odlišné geometrie vytvářejí různé tlakové body a způsobují nerovnoměrnou deformaci. Například u drážek ve tvaru V se špičky napětí zvyšují s rostoucím tlakem kapaliny, což vede k vyššímu riziku poškození těsnění.

Kromě klasických tvarů existují také rybinové, trojúhelníkové a další speciální těsnicí drážky, které jsou navrženy pro specifické podmínky. Tvar profilu musí odpovídat účelu. Jestli má těsnit proti prachu, vlhkosti, nebo zabránit úniku kapalin či plynů.

Rozdíly mezi profily, šňůrami a výseky

1. Vytlačované profily z kompaktních pryží

   určené pro pevné utěsnění prostor proti úniku kapalin nebo plynů, zároveň tlumí vibrace a izolují hluk



2. Profily z mikroporézních pryží

   jsou měkké, poddajné a elastické, s tendencí vracet se po uvolnění stlačení do původního stavu

3. Ploché těsnící materiály

   vhodné pro výrobu specifických tvarů těsnění vyřezáváním

Každý typ má své typické místo použití. Zatímco U-profily často chrání hrany a tlumí vibrace, silikonové profily vynikají tepelnou odolností a jsou vhodné pro potravinářský průmysl.

Rozdíly mezi profily, šňůrami a výseky

Základní kategorie těsnění se liší nejen tvarem, ale i způsobem použití:

• Vytlačované profily z kompaktních pryží: určené pro pevné utěsnění prostor proti úniku kapalin nebo plynů, zároveň tlumí vibrace a izolují hluk

• Profily z mikroporézních pryží: jsou měkké, poddajné a elastické, s tendencí vracet se po uvolnění stlačení do původního stavu

• Ploché těsnící materiály: vhodné pro výrobu specifických tvarů těsnění vyřezáváním

Každý typ má své typické místo použití. Zatímco U-profily často chrání hrany a tlumí vibrace, silikonové profily vynikají tepelnou odolností a jsou vhodné pro potravinářský průmysl.

Vliv tvaru na montáž a životnost

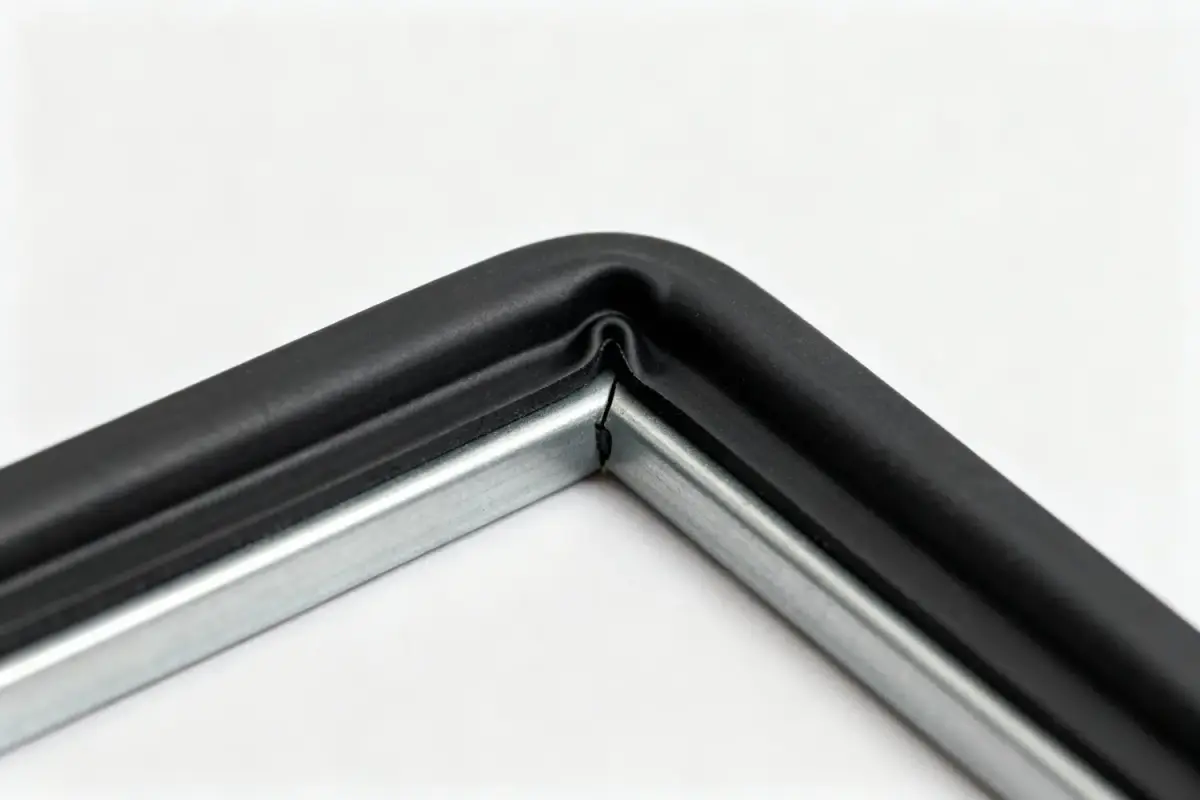

Správný tvar těsnění významně ovlivňuje jeho životnost i snadnost instalace. Při výběru profilu musíte počítat s rozměrovými tolerancemi. Pryž není ocel a toleranční pole, zejména u větších profilů, může být značné. Toto je zvláště patrné u profilů nasazovaných na ohyby, kde se materiál v rozích často krčí a krabatí.

Dalším faktorem je způsob uchycení. Mnozí zákazníci očekávají, že profil se samolepkou bude držet roky i při zatížení, ale standardní samolepka je určena pouze k montážním účelům. Pro náročnější aplikace je vhodné zvážit speciální řešení, jako 3M pásku s primerem.

Pro maximální životnost těsnění je důležité:

1. Vybrat vhodný materiál těsnění kompatibilní s pracovní teplotou a médiem.

2. Zajistit optimální povrchovou drsnost kluzné plochy, která prodlužuje životnost.

3. Udržovat dobré podmínky mazání a zabránit kontaminaci prachem nebo pískem.

Správná volba tvaru těsnění musí zohledňovat jak požadovanou funkci (těsnění dveří, oken, hydraulických systémů), tak i konkrétní podmínky použití včetně mechanického zatížení, frekvence otevírání a zavírání, a odolnosti proti povětrnostním vlivům.

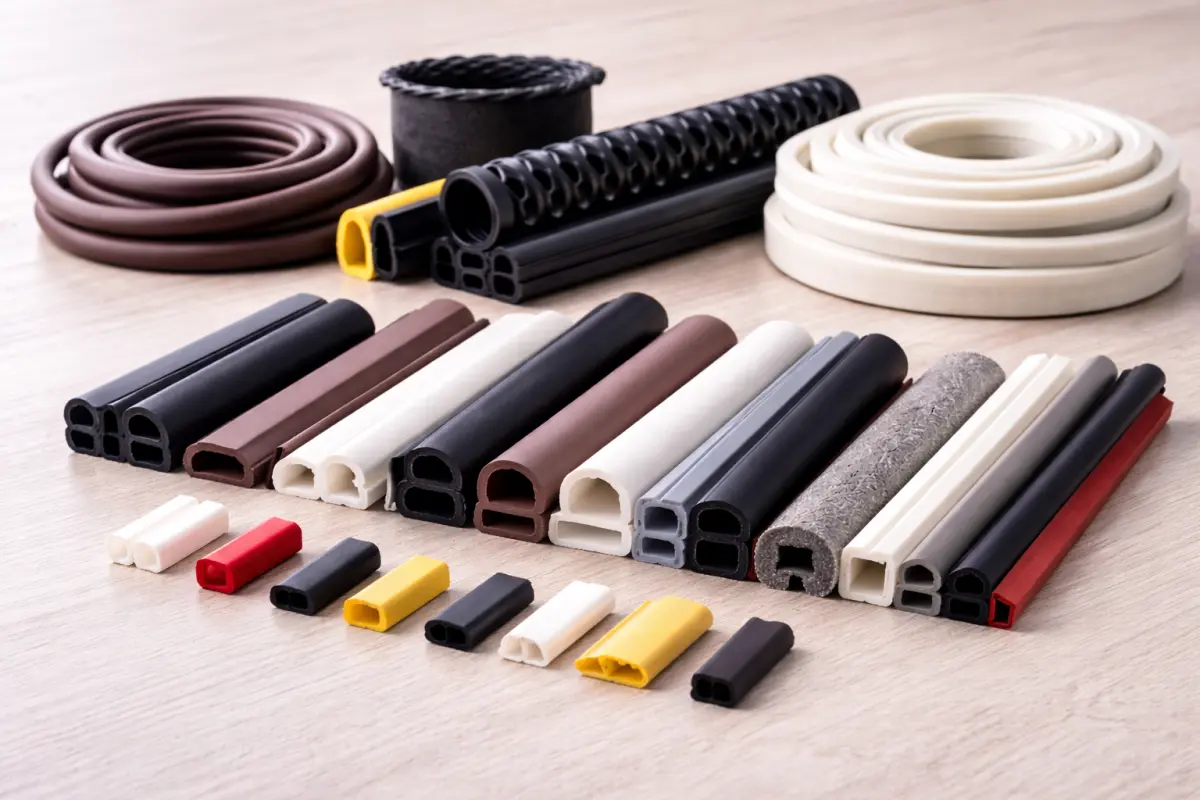

Gumové těsnicí profily: Standardní vs. specifické tvary

Gumové těsnicí profily nabízejí širokou škálu tvarů přizpůsobených různým těsnícím potřebám. Výběr správného profilu závisí především na typu aplikace, okolním prostředí a požadované funkci těsnění.

U-profily: Ochrana hran a vibrací

U-profily jsou ideální pro efektivní ochranu hran a utěsnění mezer. Vyznačují se pružným gumovým provedením, které slouží nejen jako ochranný, ale také jako pohledový prvek. Tyto profily nacházejí uplatnění při těsnění průlezů, průchodů, kontejnerů a vík nejrůznějších nádob. Standardně se vyrábějí z materiálu NBR s odolností vůči olejům a pracovní teplotou -30 °C až +100 °C, nebo z materiálů EPDM a TPE, které vynikají odolností proti mechanickému namáhání a povětrnostním vlivům.

P-profily: Těsnění s mechanickým uchycením

P-profily (dříve označované také jako profily NOTA) jsou charakteristické svou schopností mechanického uchycení. Používají se zejména k utěsňování vrat, oken, mezer, spár a otvorů. Díky svým mechanickým, fyzikálním a chemickým vlastnostem a odolnosti vůči trvalé deformaci jsou předurčené k těsnění v různých odvětvích průmyslu. Nejčastěji se vyrábějí z materiálu EPDM s pracovní teplotou -40 °C až +100 °C, ale dostupné jsou také v provedení z NBR, TPE nebo silikonu, který je vhodný pro potravinářské aplikace a odolává teplotám až +230 °C.

E-profily: Vysoká odolnost a fixace pomocí nýtu

E-profily poskytují efektivní utěsnění mezer, spár a otvorů především ve strojírenském, stavebním a automobilovém průmyslu. Standardně jsou vyráběny z materiálu EPDM, který vyniká odolností vůči povětrnostním vlivům, UV záření a ozonu. Tyto profily dokonale utěsní mezery o velikosti 1 až 3,5 mm a jsou navrženy pro dlouhodobé použití s odolností až 8 let. Pracovní teplota se pohybuje od -40 °C do +100 °C.

C a J profily: Těsnění dveří a poklopů

C a J profily jsou specializované na těsnění dveří, oken a poklopů. Jejich tvar umožňuje snadnou instalaci a zajištění spolehlivého těsnění. Tyto profily jsou obzvláště vhodné pro aplikace, kde je potřeba zabránit pronikání prachu, vody nebo vzduchu. Typickým příkladem použití je těsnění hliníkových poklopů v lodním průmyslu.

Speciální tvary: H, L, T a další

Kromě standardních profilů existuje řada speciálních tvarů pro specifické aplikace. H-profily se používají jako zasklívací profily nebo pro těsnění dveří, oken a vrat. Jsou vyráběny převážně z EPDM nebo TPE s tvrdostí 70 °ShA a pracovní teplotou -40 °C až +100 °C. Mezi další speciální tvary patří L, T, D, klínové a korunové profily, které nacházejí uplatnění v automobilovém, farmaceutickém a leteckém průmyslu.

Ploché gumové těsnění: Výseky a jejich využití

Ploché gumové těsnění představuje univerzální řešení pro vytvoření těsného spoje mezi dvěma rovnými povrchy. Na rozdíl od profilových těsnění umožňuje přesné přizpůsobení rozměrům a tvarům podle konkrétní aplikace.

Kdy máte zvolit ploché těsnění místo profilu

Ploché těsnění je ideální volbou v situacích, kdy potřebujete zajistit těsnost mezi dvěma rovnými plochami. Tam zpravidla profilem nedosáhnete požadovaného výsledku. Toto řešení se vyznačuje schopností zabraňovat úniku tekutin, plynů nebo prachu i při působení tlaku nebo pohybu. Hlavními faktory pro výběr plochého těsnění jsou aplikace, mechanická odolnost, prostředí, teplota, chemická odolnost a montážní podmínky.

Pro účely, kde těsnění nesmí být prohnuté, jsou vhodnější těsnicí pryže v deskách, které jsou skladovány a přepravovány na plocho. Díky tomu je řez nebo otvor při následném zpracování vždy ve správném úhlu, což zajišťuje přesnost výroby u všech tlouštěk materiálu.

Těsnicí desky a jejich zpracování

Výroba plochého těsnění zahrnuje zpracování kompaktních materiálů různých tvrdostí a provedení. Základem gumové těsnicí desky je vždy kaučuk (SBR, NBR, EPDM, FPM a další), který určuje odolnost výsledného výrobku.

Zpracování desek probíhá pomocí moderních technologií:

• Digitální CNC plotry pro přesné řezání tenkých materiálů.

• CNC frézka nebo vodní paprsek pro zpracování materiálů větších sil.

Tato kombinace technologií umožňuje výrobu těsnění od velmi titěrných s tloušťkou pouhých 0,5 mm až po robustní díly o síle 50 mm. Při výběru konkrétní technologie hraje roli požadovaná přesnost a náročnost zpracovávaného materiálu.

Použití ve strojírenství a potravinářství

Ve strojírenství se ploché gumové těsnění využívá především pro své schopnosti udržet těsnost i při mechanickém namáhání. Speciální typy pryží, jako je olejivzdorná pryž, jsou vhodné pro přímý kontakt s oleji a benzínem.

V potravinářském průmyslu se používají zdravotně nezávadné materiály. Pro rozvody pitné vody nebo krátkodobý kontakt s potravinami jsou určeny vybrané pryže z EPDM, NR-SBR nebo NBR-NR. Alternativou je silikonová pryž, která je zdravotně nezávadná a zároveň odolává vysokým teplotám.

Pro náročné podmínky, kde těsnění musí odolávat agresivním médiím, se používá pryž FKM (hypalon). Vyznačuje se odolností vůči chemikáliím i vysokým teplotám, což ji předurčuje pro speciální využití v náročných provozech.

Kulaté gumové těsnění (šňůry) a O-kroužky: Kde najdou uplatnění

Kulaté tvary těsnění představují jednu z nejuniverzálnějších a nejpoužívanějších variant v průmyslu. Díky své jednoduché geometrii nabízejí vynikající těsnicí vlastnosti v širokém spektru aplikací.

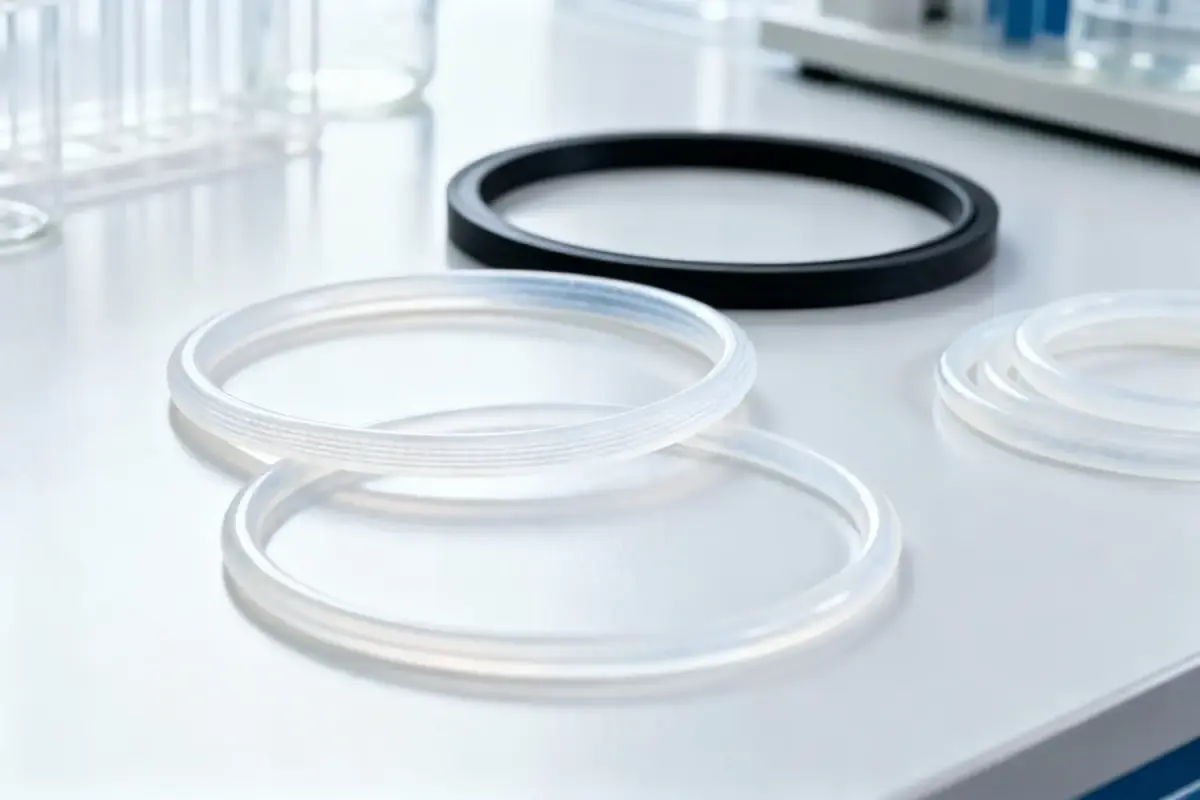

Rozdíl mezi šňůrou a O-kroužkem

O-kroužky jsou uzavřené kroužky s kruhovým průřezem, které se vyrábějí vulkanizací elastomerů v lisovacích nebo vstřikovacích formách. Jejich velikost je definována vnitřním průměrem a průřezem. Těsnící účinek vzniká při montáži, kdy se stlačením změní tvar kruhového průřezu na eliptický, čímž utěsní spáru mezi kontaktními prvky.

Naproti tomu gumová šňůra (známá také jako O-kroužková šňůra) je vytlačovaný profil, který lze řezat na požadovanou délku. Výhodou šňůry je flexibilita použití. Lze z ní vytvořit nestandardní rozměry těsnění nebo ji použít přímo v těsnicí drážce. U některých aplikací se šňůra dodává s vláknem uvnitř pro zajištění přesných délek.

Podle tvaru průřezu rozlišujeme standardní kruhové, čtvercové, obdélníkové a čtyřhranné šňůry, přičemž kruhový průřez je nejrozšířenější a cenově nejvýhodnější.

Použití v hydraulice a pneumatice

V hydraulických a pneumatických systémech se O-kroužky používají jak u pístů, tak u pístnic. Pro optimální funkci je důležité správné stlačení. U těsnění mezery a pístu se doporučuje 14-19%, u pístnice minimálně 7%.

O-kroužky vynikají v těchto systémech díky tzv. "samotěsnicímu efektu". Při působení vnitřního tlaku média se těsnicí kroužek pohybuje ve směru síly, mění svůj tvar a přítlačný tlak na těsnicí plochu se odpovídajícím způsobem zvyšuje. Díky tomuto principu může O-kroužek utěsnit až 400 MPa statického tlaku bez úniku.

Pro hydrauliku a pneumatiku se nejčastěji používají materiály:

• NBR (nitrilová pryž): odolná olejům a s dobrými mechanickými vlastnostmi.

• PU (polyuretan): vhodný pro mechanicky vysoce namáhané kroužky.

• FKM (fluorkaučuk): vynikající tepelná a chemická odolnost.

Výhody mikroporézních pryžových profilů

Mikroporézní pryžové profily kruhového tvaru nabízejí oproti kompaktním materiálům několik výhod. Vyznačují se uzavřenými dutinkami, díky nimž jsou neprodyšné a téměř nenasákavé. Jejich hlavní předností je měkkost, poddajnost a elasticita. Po uvolnění stlačení mají tendenci vracet se do původního stavu.

Zejména profily z mikroporézní EPDM pryže poskytují velmi dobrou odolnost proti povětrnostním vlivům při pracovní teplotě -30 °C až +80 °C. Uplatňují se především při těsnění dveří, oken, vrat a průlezů různých typů.

Jaký tvar zvolit pro vaši aplikaci

Volba správného tvaru gumového těsnění představuje klíčový faktor pro zajištění optimální funkčnosti a životnosti. Především je důležité, abyste zohlednili konkrétní podmínky aplikace. Zatímco profilová těsnění vynikají při ochraně hran a tlumení vibrací, ploché těsnění je nenahraditelné při spojování dvou rovných ploch. Obdobně O-kroužky a těsnicí šňůry nabízejí spolehlivé řešení pro hydraulické a pneumatické systémy díky svému samotěsnícímu efektu.

Kromě tvaru je nutné zvážit také materiál těsnění, který musí odpovídat provozním podmínkám včetně teplotního rozmezí, chemického prostředí a mechanického zatížení. Například EPDM vyniká odolností vůči povětrnostním vlivům, zatímco NBR je vhodnější pro olejové prostředí. Tyto faktory dohromady určují dlouhodobou funkčnost těsnění v praxi.

A co nemůžeme opomenout. Správná instalace těsnění je stejně důležitá jako výběr vhodného tvaru. Nedostatečné nebo naopak přílišné stlačení může významně zkrátit životnost i toho nejkvalitnějšího těsnění. Proto je vhodné věnovat pozornost doporučeným postupům montáže pro konkrétní typ těsnění.

Gumová těsnění nacházejí uplatnění prakticky ve všech průmyslových odvětvích. Od automobilového průmyslu přes potravinářství až po strojírenství. Jejich správná volba zajišťuje nejen těsnost spojů, ale také snižuje náklady na údržbu a prodlužuje životnost celých zařízení.

Nevyhovuje vám žádný běžný tvar? Ozvěte se nám nebo si rovnou vyberte z naší nabídky on-line. Pomůžeme vám s výběrem optimálního řešení pro vaše specifické požadavky, ať už potřebujete standardní profil, nebo nestandardní tvar vyrobený na míru. Ostatně, na zakázkovou výrobu jsme odborníci.
