Gumové těsnění je klíčovou součástí hydraulických i pneumatických systémů, kde správná volba materiálu rozhoduje o jejich funkčnosti a spolehlivosti. Od extrémně odolného PTFE, který zvládá teploty od -260 °C do +260 °C, až po FKM (Viton) odolávající krátkodobě teplotám až 250 °C.

V našem průvodci se zaměříme na různé druhy těsnění a jejich specifické vlastnosti. Představíme vám ploché gumové těsnění, které může být zpracováno v tloušťkách od pouhých 0,5 mm až po robustní pryžové díly s tloušťkou 50 mm. Těsnění z materiálů jako polyuretan, NBR, EPDM, CR, Silikon, NR, SBR, IIR, CSM, ACM,  nebo FKM nabízí rozdílné vlastnosti vhodné pro konkrétní aplikace. Od odolnosti vůči olejům, chemikáliím a palivům až po vynikající ochranu proti ozonu a povětrnostním vlivům.

V tomto článku vám poskytneme základní přehled materiálů, typů a tvarů, a příklady použití gumových těsnění, abyste dokázali vybrat správné řešení pro vaše specifické potřeby. Navíc se dozvíte o možnostech zakázkové výroby těsnění přesně podle vašich požadavků.

Co je gumové (pryžové) těsnění a proč je nepostradatelné?

Pryžové těsnění představuje součástku, která zabraňuje průniku tekutin (kapalin nebo plynů) mezerami mezi jinými součástkami. Vyrábí se především z pružných nebo alespoň částečně deformovatelných materiálů. Těchto často nenápadných komponent si běžně nevšímáme, dokud nezačnou selhávat. Když se ale objeví problém, okamžitě zjistíme, jak nepostradatelné jsou.

Jak funguje těsnění v praxi

1. Elasticita materiálu

   schopnost přizpůsobit se tvaru spojovaných částí

2. Odolnost vůči provozním podmínkám

   teplotám, tlaku a působení chemikálií

3. Tvarová paměť

   moderní těsnění si dlouhodobě udržuje svůj původní tvar

Nejdůležitější funkcí těsnění je vytvoření vzduchotěsného nebo vodotěsného spoje. Navíc však zabraňuje úniku tlakových kapalin, vnikání prachu a nečistot do systému a pomáhá snižovat vibrace i hluk. A co je podstatné, u spojů vystavených vysokému tlaku je zásadní, aby těsnění bylo nejslabším článkem těsnícího systému. Při extrémním zatížení je bezpečnější, když selže pouze těsnění, než kdyby došlo k prasknutí celého potrubí nebo výbuchu.

Kde se s těsněním nejčastěji setkáme

Aniž si to uvědomujeme, gumové těsnění nachází uplatnění v nespočtu každodenních aplikací. V automotive zajišťuje, že do interiéru vozidla netáhne, nevniká špína a prach, zároveň má akustickou funkci. Tlumí zvuky z vnějšího prostředí. V domácnostech ho najdeme především u oken, kde zlepšuje tepelnou izolaci, snižuje hlučnost a zvyšuje energetickou účinnost budov.

S pryžovým těsněním se běžně setkáme také v:

1. Strojírenském průmyslu: pro těsnění konstrukčních a stavebních částí

2. Potravinářském odvětví: při zpracování potravin v zařízeních vyžadujících hygienické podmínky

3. Zdravotnictví: u lékařských zařízení jako jsou katetry

4. Vodárenství a instalatérství: těsnění rozvodů pitné vody

5. Leteckém průmyslu: těsnění v kabině letadla zabraňuje snížení tlaku

Těsnění je nepostradatelné v hydraulických a pneumatických systémech, plynových rozvodech a průmyslových potrubních systémech.

Rozdíl mezi gumovým a jiným typem těsnění

Gumové, neboli pryžová, těsnění se od ostatních typů těsnění odlišuje především svými vlastnostmi a použitím. Zatímco pryžová těsnění jsou primárně navržena pro všeobecné těsnicí aplikace, specializovaná těsnění jsou určena pro konkrétní typy spojů a podmínky.

Hlavní rozdíly spočívají v materiálu, konstrukčním řešení a aplikaci. Pryžová těsnění jsou obvykle malá a mají menší těsnicí plochu než jiné typy těsnění. Na rozdíl od kovových nebo kompozitních těsnění nabízí pryž vynikající elasticitu, což je zásadní pro vytvoření spolehlivého těsnění. Díky této elasticitě může gumové těsnění fungovat i mezi hůře přizpůsobenými dosedacími plochami.

Oproti plochým kovovým těsněním se pryžové těsnění vyznačuje schopností absorbovat vibrace a kompenzovat tepelnou roztažnost spojovaných materiálů. Další výhodou je také snadnější výměna při opotřebení. Zatímco opotřebované pryžové těsnění lze relativně jednoduše nahradit, oprava poškozeného těsnění jiného typu může vyžadovat demontáž celého systému.

Pro zajištění optimální funkčnosti je důležitý výběr správného typu materiálu podle specifických požadavků na odolnost, tepelnou stabilitu a chemickou kompatibilitu s přepravovanými médii.

Základní typy gumových těsnění podle tvaru

Tvary gumových těsnění hrají zásadní roli v jejich správné funkci a aplikaci. Různorodost tvarů umožňuje přizpůsobit těsnění konkrétním potřebám a provozním podmínkám. Podívejme se na základní typy, se kterými se můžeme v praxi setkat.

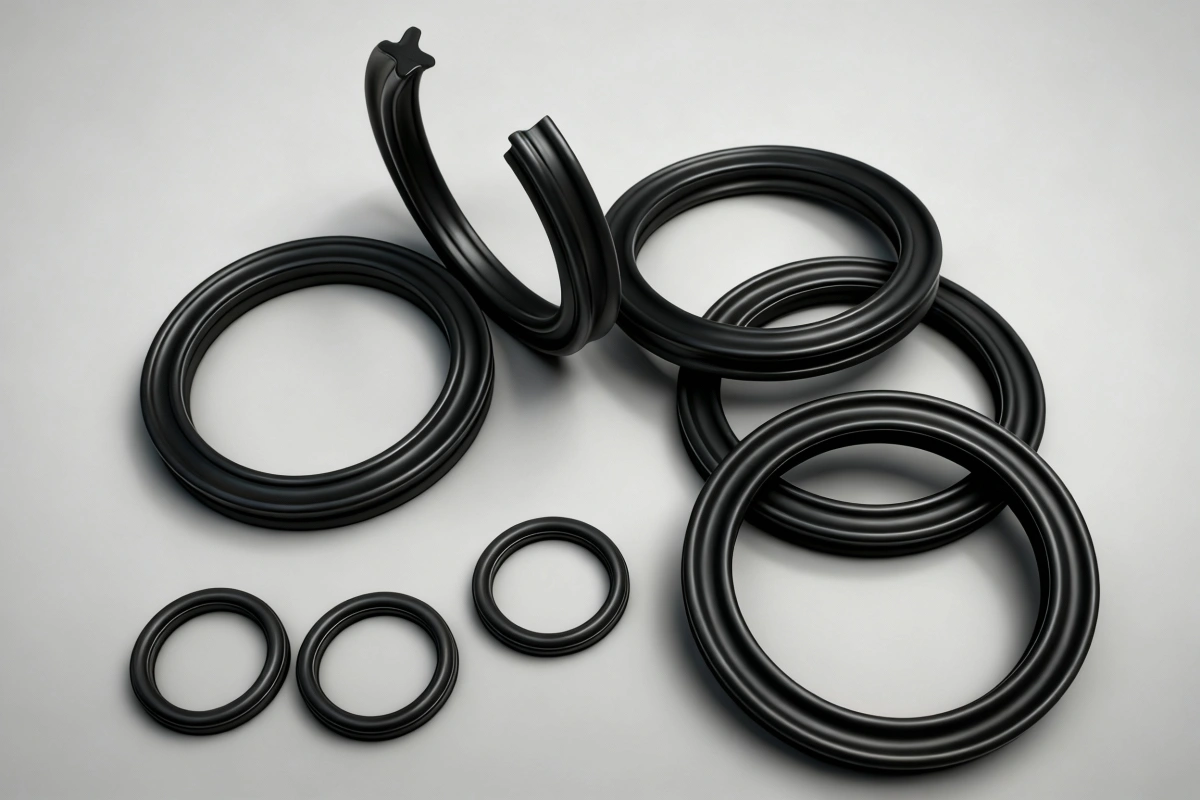

O-kroužky a X-kroužky

O-kroužky představují nejrozšířenější typ pryžového těsnění s kruhovým průřezem. Jejich hlavní funkcí je zabránit nežádoucí propustnosti a ztrátě kapaliny nebo plynu. Princip jejich fungování spočívá ve změně kruhového průřezu na eliptický při stlačení v drážce. Průměr průřezu O-kroužku musí být vždy větší než hloubka drážky, aby došlo k potřebnému stlačení a utěsnění.

Mezi hlavní výhody O-kroužků patří:

• schopnost těsnit v širokém rozsahu tlaků a teplot

• malý nárok na prostor při instalaci

• snadná údržba a možnost opakovaného použití

• postupné projevy selhání, které upozorňují na nutnost výměny

X-kroužky mají naopak čtvercový průřez s prstencovými drážkami, které vytvářejí čtyři těsnicí břity. Oproti O-kroužkům vyžadují menší počáteční stlačení, což vede ke sníženému tření a menšímu opotřebení v dynamických aplikacích. Další předností je jejich větší stabilita v zástavbovém prostoru, protože se v drážce nepřetáčejí, a jsou proto vhodnější pro rotační těsnění.

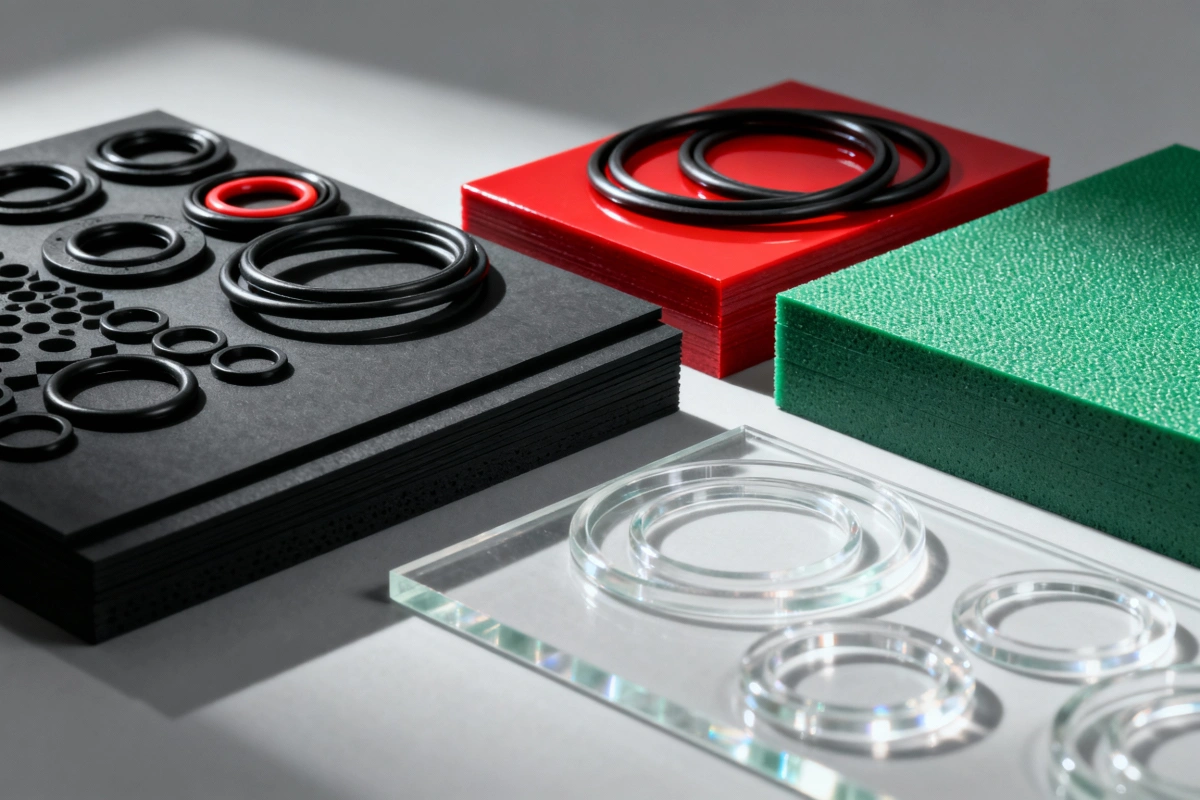

Ploché těsnění a těsnící pásky

Ploché těsnění se používá především pro utěsnění přírub a spojů mezi dvěma rovnými povrchy. Vyrábí se z pryžových desek různých tlouštěk (od 0,5 mm až po 50 mm) a materiálů, přičemž základem je vždy kaučuk, který určuje odolnost výsledného výrobku.

Pro výrobu plochého těsnění se nejčastěji používají digitální CNC plotry, případně vodní paprsek u větších sil materiálu. Těsnící pásky jsou naproti tomu flexibilní a snadno aplikovatelné řešení pro méně náročné aplikace. Dodávají se v různých šířkách a tloušťkách, často i v samolepicím provedení pro snadnou instalaci.

Těsnící profily v metráži

Těsnící profily v metráži představují jeden z nejuniverzálnějších typů těsnění. Dodávají se jako průběžné profily, které lze nařezat podle potřeby. Vyznačují se svými mechanickými, fyzikálními a chemickými vlastnostmi a odolností vůči trvalé deformaci, což je předurčuje k těsnění konstrukčních a stavebních částí v různých odvětvích průmyslu.

Na trhu jsou dostupné v mnoha tvarových variantách - U profily, V profily, L profily, C profily, P profily, I profily, T profily a další. Materiálově se dělí na kompaktní (tvrdé) a mikroporézní (měkké), přičemž mikroporézní profily poskytují lepší přizpůsobivost nerovnostem. Profily se dodávají z různých materiálů včetně EPDM, NBR, silikonu nebo PVC podle požadavků na odolnost.

Speciální tvary pro průmyslové použití

Pro specifické průmyslové aplikace se vyrábějí těsnění speciálních tvarů. Typickým příkladem jsou tvarové kompaktní gumové profily pro efektivní utěsnění mezer, spár a otvorů. Tyto profily nacházejí uplatnění při těsnění dveří, oken, vrat nebo průlezů ve strojírenském, stavebním a automobilovém průmyslu.

Dále sem patří také hydraulická těsnění jako jsou plochá těsnění, opěrné kroužky, vodicí kroužky nebo rotační těsnění. V lisované podobě se vyrábějí i membrány a ucpávky, které mohou být kombinovány s kovem. Pro náročnější aplikace lze vyrobit těsnění na míru podle vzorku či technického výkresu, což je vhodné zejména tam, kde standardní profily nevyhovují specifickým požadavkům.

Nejpoužívanější materiály pro gumová těsnění

Volba správného materiálu pro gumové těsnění rozhoduje o jeho výkonnosti v konkrétních podmínkách. Každý typ pryže má své specifické vlastnosti, které ho předurčují pro určité prostředí a aplikace. Podívejme se na nejčastěji používané materiály a jejich charakteristické vlastnosti.

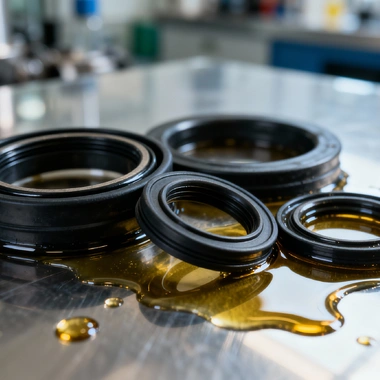

NBR - odolnost vůči olejům a palivům

Nitril-butadienový kaučuk (NBR) vyniká především svou dobrou odolností vůči olejům, tukům a mnoha nepolárním kapalinám. Tento syntetický materiál nachází uplatnění v aplikacích, kde dochází ke kontaktu s minerálními či transformátorovými oleji. Pro spolehlivý a dlouhodobý kontakt s palivy, jako je benzín nebo nafta, je však důležité zvolit specializovanou kvalitu NBR, jelikož běžné typy tohoto kaučuku nemusí vykazovat dostatečnou odolnost.

Hlavní přednosti NBR pryže:

• provozní teplota v rozsahu -30 až 100 °C

• vysoká pevnost v tahu a nízké bobtnání

• vynikající odolnost vůči opotřebení a trvalé deformaci

• dobrá odolnost vůči přirozenému a tepelnému stárnutí

Avšak tento materiál má i svá omezení. Není vhodný pro polární kapaliny (ketony, estery, alkoholy) a má slabou odolnost vůči ozonu. Nejčastěji se používá ve strojírenství, stavebnictví a automobilovém průmyslu.

EPDM - ideální pro venkovní použití

EPDM (Ethylen-Propylen-Dien Monomer) představuje skvělou volbu pro venkovní aplikace. Díky svým vlastnostem nabízí výbornou ochranu proti atmosférickým vlivům, UV záření a ozonu. EPDM je také často využívané pro těsnění oken a dveří.

Charakteristické vlastnosti EPDM:

• teplotní rozsah od -30 až do 120 °C

• provozní tlak 0 až 40 bar

• odolnost vůči ozonu, atmosférickým vlivům a agresivním látkám

• neomezená a trvalá UV stabilita

EPDM těsnění se vyznačuje vynikající životností ve venkovním prostředí díky své odolnosti proti stárnutí. Oproti NBR vykazuje EPDM výrazně lepší odolnost vůči ozonu a povětrnostním vlivům. Není však vhodné pro aplikace, kde dochází ke kontaktu s minerálními oleji a uhlovodíky.

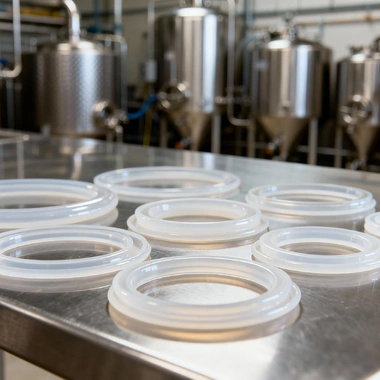

Silikon (MVQ) - potravinářství a vysoké teploty

Silikonové pryže (MVQ) jsou ideální pro použití v potravinářství a všude tam, kde se vyžaduje odolnost vůči extrémním teplotám. Silikon je fyziologicky nezávadný a spolehlivě odolává širokému teplotnímu rozsahu.

Klíčové vlastnosti silikonu:

• mimořádný teplotní rozsah od -60 °C až do 230 °C

• vhodný pro potravinářské aplikace

• odolnost vůči vysokým teplotám a atmosférickým vlivům

• výborná pružnost i při nízkých teplotách

Silikonové těsnění najde uplatnění při výrobě piva, vína, jedlých olejů, mléčných výrobků a destilátů. Kromě potravinářství se používá také v laboratorní technice, stavebním průmyslu a domácnostech.

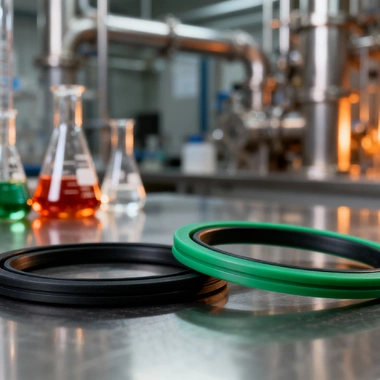

FPM (FKM, Viton) - chemická a tepelná odolnost

FPM, známý také pod obchodní značkou Viton, patří k těm nejodolnějším elastomerům. Vyznačuje se vynikající chemickou a tepelnou odolností. To ho předurčuje pro náročné průmyslové aplikace.

Přednosti FKM:

• teplotní odolnost od -30 až do 200 °C, krátkodobě až 220 °C

• vynikající odolnost vůči minerálním olejům, tukům a chemikáliím

• odolnost vůči ozonu, počasí, stárnutí a kyselinám

• vhodný pro aplikace s vysokým tlakem

Tento materiál se používá pro těsnění v náročných podmínkách, kde běžné elastomery selhávají. Není však odolný vůči polárním rozpouštědlům, brzdovým kapalinám na bázi glykolu a přehřáté vodní páře.

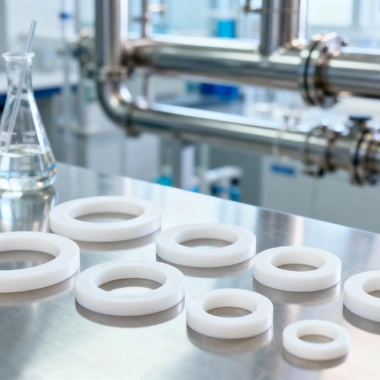

PTFE - extrémní chemická odolnost

PTFE (Polytetrafluorethylen), známý jako teflon, nabízí nejvyšší chemickou odolnost a čistotu. Je téměř zcela chemicky inertní, což umožňuje jeho použití v extrémně agresivních prostředích.

Charakteristické vlastnosti PTFE:

• excelentní odolnost vůči téměř všem chemikáliím v rozsahu pH 0-14

• vysoká teplotní odolnost až do 260 °C

• vynikající stabilita při čištění párou

• mimořádně nízký koeficient tření a nelepivý povrch

PTFE těsnění se využívá ve farmacii, potravinářství a chemickém průmyslu. Jeho hlavní výhodou je univerzálnost díky vysoké flexibilitě, pevnosti a schopnosti odolávat extrémním teplotám.

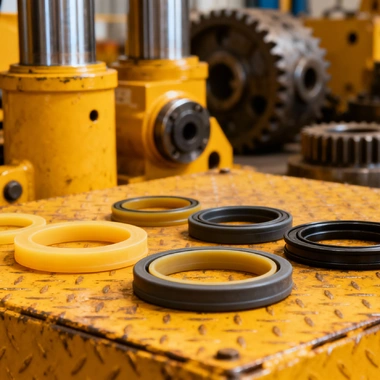

Polyuretan - vysoká mechanická odolnost

Polyuretan vyniká svými mechanickými vlastnostmi, zejména odolností proti opotřebení, oděru a roztržení. Je ideální volbou pro aplikace s vysokým dynamickým zatížením.

Hlavní přednosti polyuretanu:

• teplotní rozsah od -40 °C do +80 °C

• vynikající odolnost proti vytlačení, oděru a opotřebení

• vysoká pevnost v tahu a odolnost proti roztržení

• dobrá odolnost vůči minerálním olejům a mazivům

Polyuretanové těsnění se často používá jako náhrada mechanických částí z pryže v místech, kde běžná guma podléhá rychlému opotřebení. Není však odolný vůči horké vodě, páře, aromatickým a chlorovaným uhlovodíkům.

Jak správně vybrat gumové těsnění

Při výběru vhodného gumového těsnění hraje klíčovou roli správné posouzení řady faktorů. Nestačí jen vědět, jaké druhy těsnění existují. Mnohem důležitější je pochopení, jak jednotlivé parametry ovlivňují jejich funkčnost v konkrétní aplikaci.

Zohlednění pracovního prostředí

Prvním krokem při výběru těsnění je důkladná analýza prostředí, ve kterém bude těsnění pracovat. Zásadní je zvážit:

• kontakt s provozními médii (minerální oleje, paliva, kyseliny)

• vystavení vnějším vlivům (UV záření, ozon, povětrnostní podmínky)

• specifické požadavky průmyslového odvětví (potravinářství, farmaceutický průmysl)

Například pro venkovní použití je EPDM ideální volbou díky své odolnosti vůči povětrnostním vlivům, UV záření a ozonu. Naopak v hydraulických systémech, kde těsnění přichází do kontaktu s oleji, je NBR vhodnější variantou.

Teplotní a chemická odolnost

Teplota výrazně ovlivňuje vlastnosti gumového těsnění. Při nízkých teplotách může těsnění ztvrdnout a ztratit elasticitu, zatímco při vysokých teplotách hrozí jeho degradace. Proto je nezbytné znát:

• minimální a maximální provozní teplotu

• dobu působení extrémních teplot

• případné teplotní výkyvy

Například silikonová těsnění si zachovávají elasticitu i při -60 °C, zatímco FKM odolává teplotám až 200 °C, krátkodobě dokonce 300 °C. EPDM těsnění jsou vhodná pro teploty od -50 °C do 150 °C a vynikají odolností vůči kyselinám a zásaditým látkám.

Tlakové a mechanické zatížení

Nadměrný tlak může způsobit deformaci těsnění nebo jeho vytlačení z těsnicí plochy. Proto je důležité zohlednit:

• maximální provozní tlak systému

• dynamické nebo statické zatížení

• rychlost pohybu u dynamických aplikací

Pro vysokotlaké aplikace jsou vhodná polyuretanová těsnění, která vykazují vynikající odolnost proti vytlačení. V případě rychlých pohybů je třeba zvolit materiál s nízkým koeficientem tření (např. PTFE), který zabraňuje vzniku "stick-slip" efektu.



4 nejčastější chyby při výběru

1. Nesprávný výběr materiálu

   neznalost vlastností různých druhů pryže vede k předčasnému selhání



2. Ignorování kompatibility média

   těsnění není odolné vůči pracovní kapalině

3. Nevhodná instalace

   nerovnoměrné stlačení nebo nedostatečné mazání způsobuje deformace

4. Opomíjení teplotních limitů

   vystavení těsnění teplotám mimo jeho provozní rozsah

Před finálním rozhodnutím zvažte také možnost výkonnostních testů těsnění, především testů horké a studené komprese nebo testu creepové relaxace, které pomohou určit odolnost vůči teplotě, tlaku a silám působícím na těsnění.

Péče a údržba pro maximální životnost těsnění

Pravidelná péče o gumové těsnění významně prodlužuje jeho životnost a zajišťuje optimální funkčnost. Zatímco kvalita materiálu je zásadní, způsob zacházení a údržby často rozhoduje o skutečné délce služby těsnících prvků.

Správná montáž a skladování

Pro zachování vlastností gumového těsnění je naprosto klíčové správné skladování. Ideální teplota pro uskladnění se pohybuje do 30 °C, přičemž by neměla překročit 50 °C. Při nízkých teplotách nedochází k trvalému poškození, avšak před použitím je vhodné těsnění zahřát na přibližně 30 °C. Optimální vlhkost prostředí bez vzduchu je přibližně 65 %.

Během skladování je důležité:

• Vyvarovat se přímého slunečního světla a umělého světla s vysokým obsahem UV záření.

• Zabránit kontaktu s ozónem, který je pro pryž mimořádně škodlivý.

• Skladovat těsnění v uvolněném, plochém stavu, nikdy ne pod napětím.

• Oddělit silikonové těsnění od kovů pomocí přepážek z kartonu nebo celofánu.

Při montáži těsnění aplikujte speciální maziva, která usnadní instalaci a zároveň prodlouží životnost. Pro gumové těsnění automobilů jsou ideální silikonové spreje nebo technická vazelína.

Kontrola opotřebení a výměna

Pravidelná kontrola je nejjednodušším způsobem, jak předejít problémům. U automobilových těsnění provádějte vizuální kontrolu alespoň jednou ročně, u oken doporučujeme kontrolovat stav těsnění při každém mytí.

Na co se zaměřit při kontrole:

1. ztráta pružnosti - těsnění zůstává zmáčknuté a nevrací se do původního tvaru

2. viditelné praskliny nebo odlupování

3. tvrdnutí materiálu, které signalizuje potřebu výměny

Po přibližně 8-10 letech používání je obvykle nutné těsnění vyměnit. Výměna není složitá, ale vyžaduje pečlivost. Nejprve odstraňte staré těsnění, důkladně vyčistěte drážky a poté nainstalujte nové podle doporučení výrobce.

Vliv prostředí na životnost

Především venkovní prostředí dramaticky ovlivňuje životnost těsnění. V zimním období těsnění trpí nejvíce - mrazivé teploty způsobují jeho tvrdnutí a praskání. Proto je před zimou zásadní těsnění důkladně vyčistit a naimpregnovat. Čištění proveďte univerzálním čističem a hadříkem, následně aplikujte speciální ochranné prostředky.

Účinky UV záření a ozonu způsobují předčasné stárnutí materiálu. Například na jaře, kdy kvetou stromy, se na těsnění usazuje pyl, který vlivem slunečního záření penetruje do povrchu a narušuje UV ochranu. Proto v období pylové sezóny doporučujeme zvýšenou péči - stačí těsnění pravidelně otírat vlhkým hadříkem.

Životnost různých materiálů se výrazně liší. Za ideálních podmínek vydrží těsnění z přírodního kaučuku 3-5 let, EPDM a NBR 5-10 let, zatímco silikonové těsnění až 20 let.

Závěrem o gumových těsněních

Gumové těsnění představuje nepostradatelnou součást mnoha technických řešení v průmyslu i běžném životě. Především správná volba materiálu, tvaru a typu těsnění rozhoduje o spolehlivosti celého systému. Jak jsme v článku uvedli, každý materiál - ať už NBR pro olejové aplikace, EPDM pro venkovní použití, silikon pro potravinářství, nebo FKM pro chemicky náročná prostředí - má své specifické vlastnosti a oblast použití.

Při výběru těsnění je nutné zohlednit nejen provozní prostředí a médium, ale také teplotní rozsah, tlakové zatížení a mechanické namáhání. I když může být navigace mezi různými možnostmi složitá, pečlivá analýza těchto faktorů vám pomůže vyhnout se běžným chybám a prodlouží životnost celého systému.

Kromě správného výběru hraje klíčovou roli také údržba. Pravidelná kontrola, vhodné skladování a včasná výměna opotřebovaných těsnění zajistí, že váš systém bude fungovat spolehlivě po dlouhou dobu. Nezapomínejte, že gumové těsnění je často nejlevnější součástkou systému, ale jeho selhání může způsobit nejdražší škody.

A důležitá rada na konec. Investice do kvalitního těsnění z vhodného materiálu se vždy vyplatí. Ačkoliv může být kvalitnější těsnění na počátku dražší, z dlouhodobého hlediska přináší úspory díky delší životnosti a vyšší spolehlivosti. Proto věnujte výběru gumového těsnění náležitou pozornost. Často se jedná o malou součástku s velkým významem pro celý systém.
